보고서의 품격을 높이는 상하한선 동적 목표 대비 실적 차트 만들기
안녕하세요. 대한민국 직장인들의 칼퇴를 책임지고 보고서의 퀄리티를 수직 상승시켜 드리는 직장인 엑셀 꿀팁 저장소입니다!
오늘은 단순한 막대그래프를 넘어, 실무 현장에서 경영진의 빠른 의사결정을 돕는 가장 강력한 시각화 도구인 동적 상하한선 실적 차트를 완벽하게 구현하는 방법을 파헤쳐 보겠습니다.
지난 시간에는 비정형 데이터를 순식간에 표로 변환해 주는 WRAPROWS와 WRAPCOLS 함수를 알아봤습니다.
지저분한 데이터를 예쁘게 정리했으니, 이제 그 데이터를 바탕으로 상사들의 눈을 사로잡을 ‘데이터 시각화의 정점’을 찍을 차례입니다.
영업팀 최 사원은 오늘도 팀장님께 불려가 깨지고(?) 자리로 돌아왔습니다.
지난달 부서별 매출 실적을 기본 막대 차트로 그려갔더니, 팀장님이 혀를 차며 이런 피드백을 던졌기 때문입니다.
“최 사원, 숫자를 그냥 막대기로만 세워두면 어떡해? 우리가 설정한 이번 달 목표 상한선(Target Max)이 얼마고, 최소한 이 정도는 방어해야 한다는 하한선(Target Min)이 얼마인지 한눈에 비교가 안 되잖아. 그리고 내일 임원 회의에서 목표치가 10% 상향 조정될 수도 있는데, 그때마다 네가 일일이 선을 다시 그릴 거야? 숫자만 바꾸면 차트도 알아서 움직이게 만들어 와!”
최 사원은 앞이 깜깜해집니다. 지금까지는 [삽입] 탭에서 ‘도형’ 선을 가져와서 막대그래프 위에 대충 눈대중으로 가로선을 그어왔기 때문입니다. 하지만 목표치가 매일 수정되는 실무 환경에서 도형으로 선을 긋는 노가다는 끔찍한 비효율을 낳습니다. 오늘 우리가 배울 동적 목표 대비 실적 차트 기술만 완벽히 마스터한다면, 이런 걱정은 영원히 안녕입니다. 통제 셀의 수치 하나만 바꾸면 차트의 가이드라인이 실시간으로 춤을 추듯 반응하는 마법 같은 대시보드를 구축해 봅시다.
왜 기본 막대 차트만 그리면 보고서가 반려될까요?
실무 비즈니스 보고서에서 단순히 ‘실적 값’만 덩그러니 보여주는 것은 절반의 정보만 제공하는 것과 같습니다. 데이터 시각화의 본질은 보는 이(경영진, 팀장)로 하여금 “그래서 지금 우리가 잘하고 있는 건가? 아니면 즉각적인 조치가 필요한 위험 상태인가?”를 1초 만에 판단하게 만드는 데 있습니다.
- 상한선 (Target Max / Best Case): “이 선을 넘으면 우리 팀은 대성공이다”라는 도전적인 목표치이자 인센티브 지급의 기준선이 됩니다.
- 하한선 (Target Min / Worst Case): “무슨 일이 있어도 이 선 밑으로 매출이 떨어지면 안 된다”라는 마지노선, 즉 생존선입니다.
이 두 개의 기준선이 차트 안에 명확히 존재해야 비로소 가운데에 놓인 ‘실적 막대기’가 긍정적인지 부정적인지 해석할 수 있는 ‘의미(Context)’가 부여됩니다. 특히, 원본 데이터의 기준값이 바뀔 때마다 도형 선의 위치를 마우스로 끌어다 맞출 필요가 없는 동적차트 (Dynamic Chart) 방식은 업무 효율성 측면에서 압도적인 우위를 점합니다. 이것이 바로 엑셀 초보와 프로 실무자를 가르는 핵심 차이입니다.
단계별 완벽 가이드: 상하한선 동적 차트 제작법
1단계: 차트 시각화에 최적화된 데이터 표 구조 짜기 (핵심 기본기)
엑셀에서 멋진 차트를 그리려면, 가장 먼저 원본 데이터의 구조 자체를 ‘시각화용’으로 설계해야 합니다. 단순히 1월부터 12월까지의 실적만 한 줄로 적는 것이 아니라, 상한선과 하한선을 위한 전용 열(Column)을 별도로 추가해야 합니다.
예를 들어 A열에 [월], B열에 [매출 실적], C열에 [목표 상한선], D열에 [목표 하한선] 구조로 표를 구성합니다. 여기서 가장 중요한 포인트는 상한선과 하한선 열에 동일한 목표 수치를 1월부터 12월까지 똑같이 쭈욱 복사해서 채워 넣는 것입니다. 값이 동일하게 유지되어야 차트 상에서 수평을 유지하는 ‘가로 기준선’으로 나타나기 때문입니다.
2단계: 혼합 차트 (Combo Chart) 삽입의 마법
데이터 표가 완성되었다면, 표 안의 임의의 셀을 클릭한 상태로 키보드 Ctrl + A를 눌러 전체 범위를 지정합니다. 그다음 상단 리본 메뉴의 [삽입] 탭 – [차트] 그룹에서 [혼합(Combo) 차트] 아이콘을 클릭합니다.
혼합 차트 설정 창이 열리면, 각각의 데이터 계열이 어떤 형태의 그래프로 표현될지 직접 지정해 주어야 합니다. 이 설정이 전체 결과물의 성패를 좌우합니다.
- 실적 (Actual): 데이터를 직관적인 크기로 보여주는 ‘묶은 세로 막대형’을 선택합니다.
- 상한선 (Target Max): 점들을 연결해 선으로 만들어주는 ‘꺾은선형’을 선택합니다.
- 하한선 (Target Min): 마찬가지로 ‘꺾은선형’을 선택합니다.

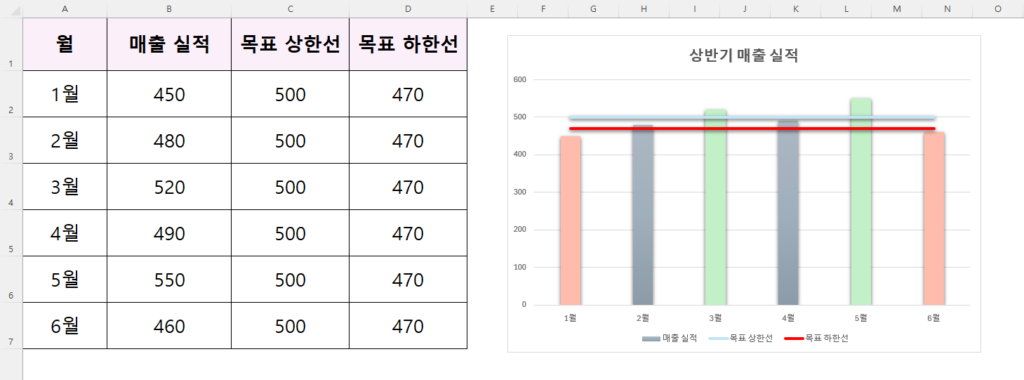

확인 버튼을 누르면, 실적을 나타내는 막대그래프 위아래로 두 개의 가로 꺾은선이 평행하게 얹어진 기본 형태의 차트가 시트에 삽입됩니다.
3단계: 상하한선 시각화 디테일 다듬기 (선 스타일과 색상)
엑셀이 기본적으로 그려주는 선은 굵고 투박해서 세련된 맛이 떨어집니다. 전문적인 보고서 느낌을 내려면 선의 스타일을 변경해야 합니다. 먼저 삽입된 상한선 꺾은선을 마우스 우클릭한 뒤 [데이터 계열 서식] 창을 엽니다.
페인트통 아이콘(채우기 및 선) 메뉴로 들어가 ‘선’ 옵션에서 ‘대시 종류’를 점선(Dashed line)이나 파선으로 변경해 줍니다. 색상도 중요한데, 상한선은 긍정과 달성을 의미하는 초록색(또는 파란색)을, 하한선은 위험과 경고를 의미하는 빨간색(또는 주황색)을 적용하면 색채 심리학적으로 훨씬 가독성이 높은 차트가 탄생합니다.
엑셀 고수의 한 끗 차이: 오차 막대를 활용한 안전 영역(Safety Zone) 강조

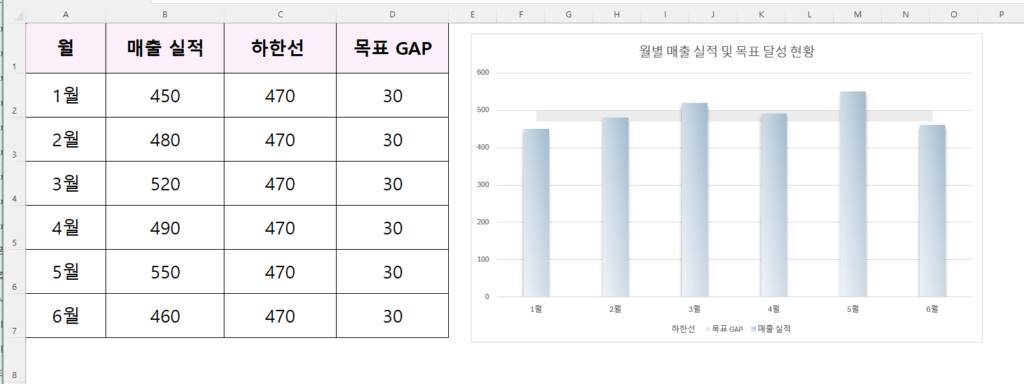

단순한 점선보다 조금 더 강력한 시각적 임팩트를 원하시나요? 상한선과 하한선 사이의 빈 공간을 옅은 배경색으로 칠해서 ‘안정권(Safety Zone)’이라는 면적(Area) 형태로 시각화할 수 있는 고급 스킬이 있습니다.
이를 구현하기 위해서는 하한선 데이터 계열의 차트 종류를 ‘누적 영역형’으로 바꾸고, 상한선과 하한선의 차이값(Gap)을 구하는 열을 추가하여 그 차이값 역시 ‘누적 영역형’으로 쌓아 올리는 방식을 사용합니다. 하단 영역은 투명하게(채우기 없음) 처리하고, 중간 갭(Gap) 영역만 옅은 회색이나 녹색으로 칠해주는 원리입니다.
실적 막대가 이 옅게 색칠된 밴드(Band) 영역 안에 들어오면 “우리 계획이 정상 궤도(On-track)에서 순항하고 있구나”라는 긍정적인 메시지를 경영진에게 매우 직관적으로 던질 수 있습니다. 블룸버그나 태블로 같은 전문 BI 툴에서나 보던 대시보드 형태를 엑셀 기본 기능만으로 완벽히 흉내 내는 비결입니다.
동적 기능의 완성: 데이터가 실시간으로 바뀐다면?
이 차트의 진가는 수정 및 유지보수 단계에서 빛을 발합니다. 원본 데이터 표 옆에 눈에 잘 띄도록 셀 배경색을 칠한 ‘목표 통제 셀(Control Cell)’을 두 칸 만듭니다. (예: H2 셀은 상한선 값 입력칸, H3 셀은 하한선 값 입력칸)
그리고 데이터 표의 상한선 열 수식을 =$H$2처럼 절대 참조(Absolute Reference)로 모두 걸어줍니다. 하한선 열 역시 =$H$3으로 연결합니다. 이제 모든 준비가 끝났습니다.
임원 회의 도중 팀장님이 “올해 하반기 목표 하한선을 500에서 600으로 높여서 시뮬레이션해 봐!”라고 지시합니다. 예전 같으면 차트 위에 그려둔 도형 선을 클릭해서 부들부들 떨며 마우스로 위로 올리느라 식은땀을 흘렸겠지만, 이제는 다릅니다. 통제 셀인 H3 셀의 숫자만 ‘600’으로 타이핑하고 엔터를 치는 순간! 차트 내부의 빨간 점선이 실시간으로 스윽 위로 이동하며 전체 시각화 레이아웃이 즉각적으로 자동 업데이트됩니다. 이 모습을 본 팀장님과 임원분들의 눈빛이 달라질 것은 보듯 뻔한 일입니다.
| 비교 항목 | 일반 막대 차트 (초보자) | 상하한선 동적 차트 (프로 실무자) |
|---|---|---|
| 정보의 깊이 | 단순한 월별 실적 수치 나열에 불과함 | 목표 달성 여부, 여유폭, 위험도를 즉시 판단 가능 |
| 유지보수 효율성 | 목표 변경 시 선을 삭제하고 수동으로 다시 그려야 함 | 통제 셀의 숫자 입력 1초 만에 차트 전체가 자동 대응함 |
| 시각적 전문성 | 밋밋하고 특징 없는 초보적인 수준의 시각화 | 글로벌 기업의 BI 대시보드 수준을 자랑하는 전문성 |
| 데이터 왜곡 방지 | 축의 스케일이 바뀌면 도형 선 위치가 어긋나 큰 오류 발생 | 데이터 축 스케일 변화에 선형 데이터가 완벽하게 연동됨 |
💡 더 깊고 전문적인 기능이 궁금하시다면? (공식 가이드)
엑셀의 혼합 차트 구성 방법, 보조 축 설정, 그리고 다양한 디자인 커스터마이징에 대한 정확한 기술적 정보가 필요하시다면 마이크로소프트의 공식 문서를 참조하는 것이 가장 확실합니다. 마이크로소프트 공식 혼합 chart 지원 가이드를 꼭 확인해 보시기를 강력히 추천합니다.
마치며
지금까지 단순한 숫자 나열을 넘어, 보고서를 보는 이의 인사이트를 극대화하고 의사결정 속도를 높여주는 상하한선 포함 동적 목표 대비 실적 차트의 모든 제작 비법을 아주 상세하게 정리해 보았습니다.
아직도 차트 위에 불안정한 도형으로 선을 긋고 계신가요? 아니면 그냥 밋밋하고 아무런 감흥도 주지 못하는 막대그래프만 복사해서 파워포인트에 붙여넣고 계신가요? 쏟아지는 빅데이터 시대에 실무자가 갖춰야 할 진짜 경쟁력은 단순한 데이터의 ‘계산’이 아니라, 그 계산된 숫자가 품고 있는 명확한 **’기준과 의미’**를 눈에 보이도록 번역해 내는 시각화(Visualization) 역량입니다. 오늘 함께 실습해 본 이 동적 차트 기술은 미관상 예쁜 것을 넘어, 여러분의 데이터에 막강한 설득력을 부여해 주는 진정한 무기입니다.
영업팀 최 사원처럼 갑작스럽고 예민한 목표 수정 지시에도 절대 당황하지 마세요. 수치만 툭 바꾸고 여유롭게 커피 한 모금 마신 뒤 “수정된 차트 업데이트 완료했습니다”라고 답하는 쿨하고 스마트한 엑셀 고수가 되어보시길 바랍니다. 손가락이 빠른 사람보다 **’변화에 유연하게 대응하는 자동화 시스템을 잘 설계하는 사람’**이 가장 먼저 인정받고 승진하는 곳이 바로 냉혹한 실무 현장입니다.
자, 이렇게 완벽하고 아름다운 시각화 대시보드를 구축할 준비가 모두 끝났습니다. 하지만 치명적인 문제가 하나 남아있습니다. 아무리 차트 세팅을 기가 막히게 해 두어도, 정작 차트에 집어넣어야 할 원본 로우 데이터(Raw Data) 자체가 엉망진창 쓰레기(?) 상태라면 어떨까요?
예를 들어, 타 부서에서 넘어온 텍스트 뭉치 속에 우리가 차트로 그려야 할 핵심 수치, 연락처, 이메일 주소 등이 정체 모를 기호들과 끔찍하게 뒤섞여 있다면 말입니다. 기존에 쓰던 LEFT나 FIND 같은 구식 함수로는 괄호 개수나 위치를 찾다가 #VALUE! 에러만 잔뜩 띄우고 결국 밤을 새우게 될 것입니다. 이런 최악의 상황을 마주했을 때 우리는 절망합니다.
하지만 다음 시간에는 여러분을 이 데이터 정제 지옥에서 구원해 줄 엑셀 역사상 가장 파격적이고 혁신적인 업데이트 기능을 소개합니다. 오직 전문 프로그래머들의 전유물로만 여겨졌던 ‘정규표현식(Regular Expression)’을 드디어 엑셀에서? 수백, 수천 개의 복잡한 텍스트 패턴 속에서 오직 내가 원하는 데이터만 레이저 핀셋으로 집어내듯 정교하게 골라내는 마법의 신기능, REGEXEXTRACT 함수의 모든 것을 낱낱이 파헤쳐 보겠습니다. 데이터 정제의 새로운 패러다임을 경험하고 진정한 칼퇴를 원하시는 분들이라면 다음 포스팅을 절대 놓치지 마세요! 지금까지 여러분의 압도적인 성과와 칼퇴를 진심으로 응원하는 직장인 엑셀 꿀팁 저장소였습니다. 감사합니다!
